La válvula de compuerta es uno de los elementos más utilizados para interrumpir o permitir el paso de agua en instalaciones hidráulicas. Su presencia es habitual en redes de abastecimiento, sistemas de riego, instalaciones de tratamiento de agua y otras infraestructuras en las que resulta necesario aislar determinados sectores de la red.
Aunque exteriormente pueda parecer un componente sencillo, elegir correctamente una válvula requiere considerar factores como la presión de servicio, el diámetro nominal, los materiales, el tipo de cierre, las características del fluido y las condiciones de instalación.
Además, conviene comprender bien cuál es su función. Una válvula de compuerta convencional está diseñada fundamentalmente para trabajar en dos posiciones: totalmente abierta o totalmente cerrada. Por tanto, no debería confundirse con otros tipos de válvulas destinadas específicamente a regular el caudal.
En Condor diseñamos y fabricamos válvulas y accesorios de fundición dúctil para instalaciones de abastecimiento, riego y saneamiento. Entre nuestra gama se encuentran válvulas de compuerta de cierre elástico desarrolladas para diferentes necesidades de las redes hidráulicas.

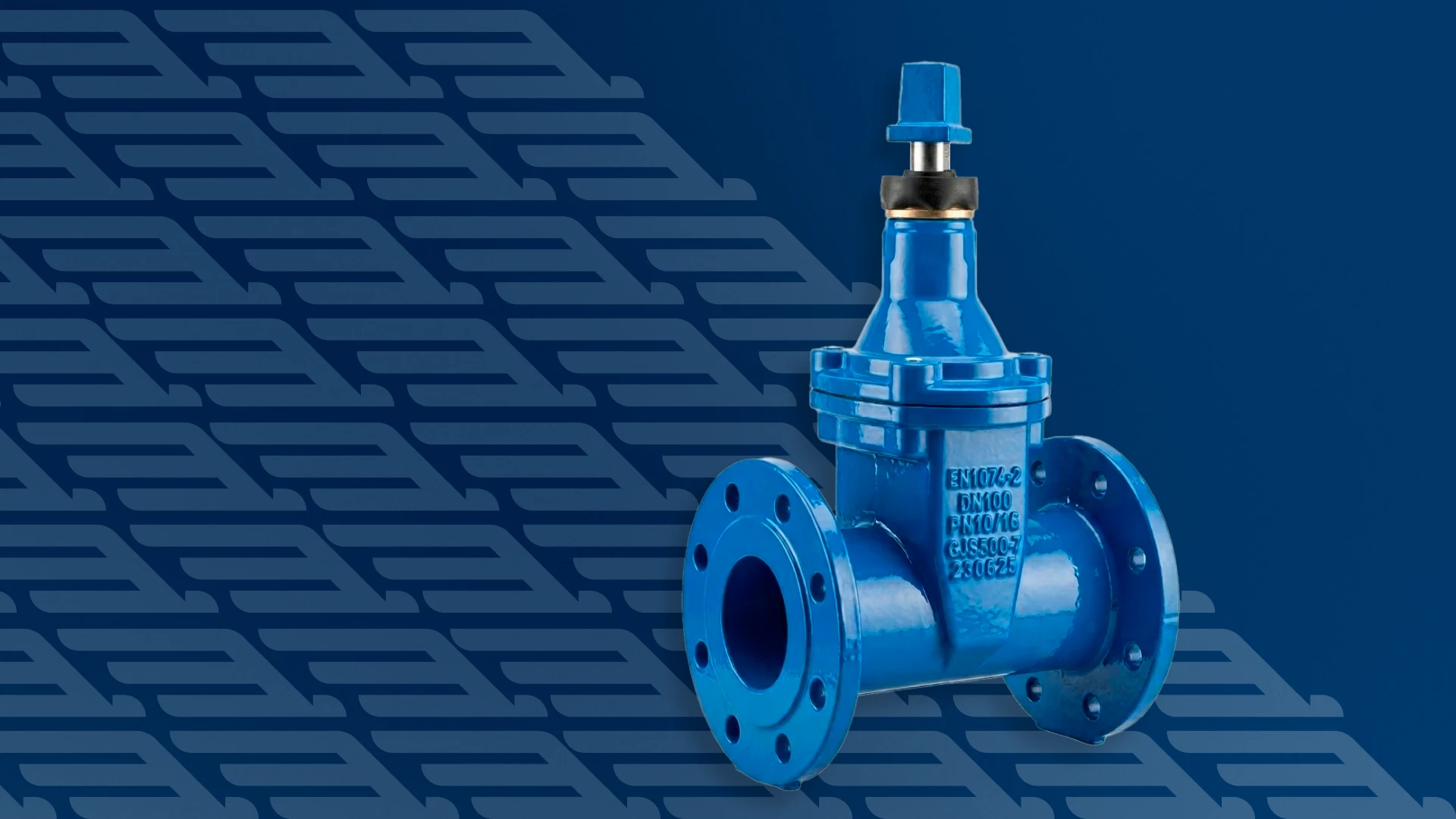

¿Qué es una válvula de compuerta?
Una válvula de compuerta es un dispositivo de aislamiento que permite abrir o cerrar el paso de un fluido mediante el desplazamiento de un elemento móvil (la compuerta) dentro del cuerpo de la válvula.
Cuando la compuerta asciende, deja libre el paso del agua. Cuando desciende hasta la posición de cierre, interrumpe la circulación.
Esta característica explica por qué este tipo de válvula se emplea principalmente como elemento de seccionamiento o aislamiento. Precisamente están diseñadas para dejar el paso completamente abierto o completamente cerrado y se instalan en las redes como válvulas de aislamiento, no como dispositivos habituales de regulación.
Este concepto resulta fundamental para comprender su utilización. Si necesitamos aislar una parte de una red para realizar una intervención, separar sectores de riego o detener temporalmente el suministro en un tramo, una válvula de compuerta puede realizar esa función de manera eficaz.
Cómo funciona una válvula de compuerta
El funcionamiento se basa en un mecanismo relativamente sencillo. Al accionar el elemento de maniobra de la válvula, normalmente mediante volante, cuadradillo, husillo de extensión o actuador dependiendo de la instalación, se produce la rotación del husillo.
Ese movimiento rotativo se transforma en el desplazamiento vertical de la compuerta.
Cuando accionamos la válvula para abrirla, la compuerta asciende y deja progresivamente libre el conducto interior. Una vez alcanzada la posición completamente abierta, el fluido puede atravesar la válvula.
En sentido contrario, al realizar la maniobra de cierre, la compuerta desciende hasta asentarse y cerrar el paso. Precisamente porque el mecanismo necesita varias vueltas para completar el recorrido, la válvula de compuerta pertenece a la familia de válvulas de accionamiento multivuelta.
¿Por qué una válvula de compuerta no debe utilizarse habitualmente para regular el caudal?
Este es uno de los puntos técnicos más importantes. Puede parecer lógico pensar que, si una válvula puede abrirse parcialmente, también puede utilizarse para reducir el caudal. Sin embargo, esa no es la función para la que está diseñada una válvula de compuerta convencional.
La posición parcialmente abierta puede generar condiciones hidráulicas poco favorables alrededor de la compuerta y de las superficies de cierre. Dependiendo de las condiciones de servicio, mantenerla durante largos periodos en posiciones intermedias puede favorecer vibraciones, turbulencias o desgaste.
Esto no significa que una válvula de compuerta no permita controlar el paso del agua en sentido general: obviamente permite abrirlo o interrumpirlo. La diferencia está en distinguir entre aislar el flujo y modular continuamente el caudal.
Cuando el proyecto requiere regulación, deben estudiarse dispositivos diseñados específicamente para esa función.
Principales componentes de una válvula de compuerta
Comprender sus componentes ayuda a interpretar tanto su funcionamiento como los criterios que deben analizarse al seleccionar una válvula.
- El cuerpo constituye la estructura principal y contiene el paso del fluido. En las soluciones que fabricamos en Condor utilizamos fundición dúctil en este tipo de aplicaciones hidráulicas.
- La compuerta o cuña es el elemento móvil responsable de realizar el cierre. En una válvula de cierre elástico, esta pieza incorpora un revestimiento elastomérico que contribuye a conseguir la estanqueidad cuando alcanza su posición de cierre.
- El husillo transmite el movimiento generado durante la maniobra y provoca el desplazamiento de la compuerta.
- La tapa cierra la parte superior del cuerpo y aloja parte del mecanismo de accionamiento.
Además, existen diferentes juntas y elementos de estanqueidad cuya misión es evitar fugas hacia el exterior o entre las partes funcionales de la válvula.
¿Qué es una válvula de compuerta de cierre elástico?
El concepto de cierre elástico hace referencia a la utilización de una compuerta revestida con un material elastomérico que permite conseguir el cierre contra el asiento de la válvula.
Este diseño es ampliamente utilizado en redes de agua. En Condor disponemos de válvulas de compuerta de cierre elástico, entre ellas configuraciones F-4 y F-5, destinadas a diferentes requerimientos dimensionales e instalaciones.
En nuestro catálogo técnico puedes revisar nuestras opciones, la válvula F-4 presenta una compuerta revestida y juntas de goma fabricadas en EPDM conforme a UNE-EN 681-1. También incorpora husillo estacionario y está diseñada para evitar zonas de retención y mantener una baja pérdida de carga cuando trabaja correctamente abierta.
Este último aspecto es una de las características que explican la utilización de estas válvulas en redes hidráulicas.
Qué ocurre cuando está completamente abierta
Una de las ventajas características de una válvula de compuerta aparece cuando se encuentra totalmente abierta.
Al elevarse la compuerta, el paso interior queda ampliamente despejado, reduciendo la obstrucción que el elemento de cierre produce sobre el flujo.
Esto permite obtener una pérdida de presión reducida en comparación con dispositivos cuyo elemento de cierre permanece situado permanentemente en la trayectoria del fluido.
Válvula de compuerta y norma EN 1074-2
Cuando hablamos de válvulas destinadas a redes de abastecimiento de agua, la normativa constituye una referencia esencial.
La EN 1074-2 establece requisitos aplicables a válvulas de aislamiento utilizadas en sistemas de suministro de agua. En Condor disponemos de certificación de producto UNE-EN 1074-2 para válvula de compuerta. Además, nuestra válvula de compuerta F-4 está diseñada de acuerdo con EN 1074-1 y EN 1074-2.
Para empresas instaladoras, distribuidores, ingenierías y responsables de proyectos hidráulicos, conocer las normas asociadas al producto resulta esencial para verificar que la solución seleccionada responde a los requisitos definidos para la instalación.
¿Dónde se utiliza una válvula de compuerta?
Su principal función de aislamiento hace que tenga aplicaciones muy diversas dentro de las infraestructuras hidráulicas.
Redes de abastecimiento de agua
En una red de abastecimiento resulta necesario poder aislar determinados tramos.
Por ejemplo, una intervención de mantenimiento puede requerir interrumpir temporalmente el flujo en una zona determinada sin actuar sobre toda la infraestructura. Las válvulas de compuerta desempeñan aquí una función fundamental de seccionamiento.
Redes de riego
Las infraestructuras de riego también requieren elementos capaces de abrir o cerrar diferentes partes de la instalación.
Una explotación agrícola o una infraestructura colectiva puede estar organizada en múltiples sectores, ramales o zonas de funcionamiento. Disponer de válvulas correctamente ubicadas permite aislar partes concretas cuando resulta necesario realizar operaciones de mantenimiento o gestionar la puesta en servicio de distintas zonas.
Tratamiento de agua
Las instalaciones de tratamiento necesitan igualmente aislar equipos y partes de la infraestructura.
Nuestro catálogo técnico contempla expresamente el tratamiento de agua entre las aplicaciones de las válvulas de compuerta de cierre elástico F-4, aunque también se pueden usar en abastecimiento de agua, riego y sistemas contra incendios.
Instalaciones contra incendios
El mismo principio de aislamiento puede resultar necesario en determinados sistemas de protección contra incendios.
La válvula permite abrir o interrumpir el paso en puntos concretos de la instalación según las características del proyecto y las especificaciones aplicables.
En cualquier caso, la elección final debe realizarse conforme al diseño hidráulico, las condiciones de servicio y la normativa específica que corresponda a cada instalación.
Diferencia entre una válvula de compuerta y una válvula de mariposa
Aunque ambas pueden utilizarse para aislar el paso de un fluido, su diseño es muy diferente.
En una válvula de compuerta, el elemento de cierre se desplaza verticalmente hasta quedar fuera del paso cuando alcanza la apertura completa.
En una válvula de mariposa, en cambio, existe un disco que gira dentro del conducto. Incluso en posición abierta, su geometría continúa ocupando parte de la sección de paso.
También cambia el tipo de accionamiento. Una válvula de compuerta convencional utiliza un sistema multivuelta, mientras que la mariposa funciona mediante el giro del disco, normalmente un cuarto de vuelta.
No se trata de afirmar que una alternativa sea universalmente mejor que la otra. La elección depende de las condiciones hidráulicas, el espacio disponible, el diámetro, la presión, el tipo de accionamiento y la función que debe desempeñar la válvula.
Qué tener en cuenta al elegir una válvula de compuerta
La selección no debería realizarse únicamente atendiendo al diámetro de la instalación.
El diámetro nominal o DN debe corresponder al diseño previsto y a las conexiones existentes.
También es necesario estudiar la presión de funcionamiento y comprobar que la válvula elegida dispone de una clasificación adecuada para las condiciones reales de trabajo.
Los materiales son igualmente importantes. Hay que valorar tanto el material estructural del cuerpo como los elastómeros, husillos, revestimientos y demás componentes en función del fluido y de las condiciones de utilización.
También debe prestarse atención al tipo de conexión, a las dimensiones entre caras y a las bridas cuando la solución las incorpora.
Por último, debe definirse el sistema de accionamiento. Una válvula instalada bajo tierra puede presentar necesidades diferentes de otra situada en una cámara accesible o dentro de una instalación industrial.
Por todo ello, seleccionar la válvula adecuada implica analizar el proyecto completo y no únicamente una referencia de producto.
Válvulas de compuerta de fundición dúctil Condor
En Condor diseñamos y fabricamos válvulas y accesorios en fundición dúctil para proyectos de abastecimiento, riego y saneamiento. Para nosotros, una válvula no debe seleccionarse de manera aislada. Debe integrarse correctamente en las condiciones hidráulicas y constructivas de la instalación.
Por eso, si su empresa necesita válvulas de compuerta o accesorios para un proyecto de abastecimiento, riego o sistema de saneamiento, nuestro equipo puede estudiar sus necesidades y ayudarle a identificar la solución de nuestra gama que mejor responda a las especificaciones técnicas del proyecto.
Preguntas frecuentes sobre válvulas de compuerta
¿Para qué sirve una válvula de compuerta?
Su función principal es permitir o interrumpir completamente el paso de un fluido en una instalación. Se utiliza fundamentalmente como válvula de aislamiento o seccionamiento.
¿Cómo funciona una válvula de compuerta?
El accionamiento hace girar un husillo que provoca el desplazamiento ascendente o descendente de la compuerta. Al subir, abre el paso; al bajar hasta el asiento, lo cierra.
¿Qué significa cierre elástico?
Significa que la compuerta incorpora un revestimiento elastomérico que participa en la formación del cierre.
¿Dónde se utilizan las válvulas de compuerta?
Son habituales en redes de abastecimiento de agua, riego, tratamiento de agua y otras instalaciones hidráulicas donde resulta necesario aislar sectores o tramos. Las aplicaciones concretas dependen siempre de las especificaciones del modelo y del proyecto.
