El agua que utilizamos en viviendas, industrias, comercios o instalaciones públicas no desaparece después de pasar por un desagüe. A partir de ese momento comienza otro recorrido fundamental para la salud pública, la protección ambiental y el funcionamiento de cualquier núcleo urbano: el que se realiza a través del sistema de saneamiento de agua.
Aunque a menudo se relaciona únicamente con el alcantarillado, el saneamiento es un concepto mucho más amplio. Incluye las infraestructuras destinadas a recoger, transportar, controlar y, posteriormente, tratar las aguas residuales antes de su devolución al medio o de su posible reutilización cuando corresponda.
Para que todo este recorrido funcione correctamente deben intervenir numerosos elementos. Colectores, acometidas, pozos de registro, estaciones de bombeo y plantas depuradoras forman parte del sistema, pero también lo hacen componentes menos visibles y esenciales para su operación, como válvulas, accesorios, conexiones y elementos de unión.
Comprender cómo funciona un sistema de saneamiento permite entender mejor por qué cada pieza de la instalación debe seleccionarse teniendo en cuenta las condiciones particulares de servicio.
¿Qué es un sistema de saneamiento de agua?
Un sistema de saneamiento de agua es el conjunto de infraestructuras y elementos destinados a recoger las aguas residuales generadas por una población o actividad, transportarlas de forma controlada y conducirlas hasta las instalaciones donde pueden recibir el tratamiento adecuado.
En términos sencillos, su misión comienza allí donde termina el uso del agua.
Cuando utilizamos agua en una vivienda, una industria, un establecimiento o cualquier otra instalación, parte de ella se convierte en agua residual. Esa agua puede contener materia orgánica, sólidos, detergentes, grasas y otros contaminantes cuya naturaleza dependerá del uso previo que haya tenido.
No sería adecuado devolverla directamente al entorno sin control. Por ello, el saneamiento crea un recorrido organizado desde los diferentes puntos donde se generan las aguas residuales hasta las instalaciones encargadas de su tratamiento.
Por tanto, saneamiento no significa únicamente disponer de alcantarillas bajo una ciudad.
El alcantarillado constituye una parte del sistema, pero el concepto engloba una infraestructura mucho más completa en la que pueden existir redes de recogida, colectores principales, estaciones de bombeo, sistemas de regulación, aliviaderos, elementos de inspección y una estación depuradora de aguas residuales o EDAR.
El diseño concreto depende de factores como el tamaño de la población, la topografía, el volumen de agua que debe gestionarse, las características de las aguas residuales o la existencia de redes separativas o unitarias.
¿Por qué es importante el saneamiento del agua?
Un sistema de saneamiento adecuado resulta imprescindible tanto desde el punto de vista sanitario como ambiental.
Las aguas residuales deben recogerse y gestionarse de manera controlada para evitar vertidos inadecuados, problemas de salubridad y contaminación del suelo o de las masas de agua.
Además, hablamos de una infraestructura que debe funcionar de manera continua. Mientras exista actividad humana, industrial o comercial conectada a la red, seguirán generándose aguas residuales que deben transportarse.
Por eso, la fiabilidad del sistema es fundamental.
Una incidencia en un punto concreto puede afectar a instalaciones situadas aguas arriba o aguas abajo, ocasionar desbordamientos, dificultar el transporte de las aguas residuales o complicar las operaciones de mantenimiento.
La posibilidad de controlar determinadas zonas de la instalación, acceder a sus componentes y realizar intervenciones de manera planificada adquiere una gran relevancia durante toda la vida útil del sistema.
¿Cuáles son los elementos de un sistema de saneamiento de agua?
No todos los sistemas presentan exactamente la misma configuración, pero podemos identificar una serie de elementos habituales que ayudan a comprender su funcionamiento completo.
Acometidas de saneamiento
Las acometidas constituyen el punto de conexión entre las instalaciones de evacuación de un edificio, industria o parcela y la red general de saneamiento.
A través de ellas, las aguas residuales generadas en los diferentes puntos de consumo se incorporan a la infraestructura común.
Aunque pueden parecer una parte menor en comparación con los grandes colectores, son esenciales porque representan el inicio de la red pública de recogida para multitud de usuarios.
Su correcta ejecución y conexión resulta importante para reducir problemas derivados de filtraciones, entradas no deseadas de agua o fallos en la evacuación.
Red de alcantarillado
La red de alcantarillado está formada por el conjunto de conducciones encargadas de recoger y transportar las aguas residuales desde los puntos de origen hacia colectores de mayor capacidad.
Su configuración se adapta a la estructura urbana y a las condiciones del terreno.
En muchos casos se aprovecha la gravedad para facilitar el transporte. Sin embargo, la topografía no siempre permite que todo el recorrido se realice de este modo, por lo que pueden ser necesarias estaciones de bombeo.
Las redes también pueden clasificarse según el tipo de agua que transportan.
En una red unitaria, las aguas residuales y las aguas pluviales circulan por una infraestructura común. En una red separativa, existen conducciones diferenciadas para las aguas residuales y para el agua de lluvia.
Esta diferencia condiciona de forma importante el comportamiento hidráulico del sistema, especialmente durante episodios de precipitación.
Colectores
A medida que avanzamos por la red, diferentes ramales van confluyendo en conducciones de mayor capacidad denominadas habitualmente colectores.
Podemos imaginarlos como los principales ejes de transporte del saneamiento.
Su función consiste en recibir las aguas procedentes de diferentes zonas y conducirlas hacia puntos posteriores de la instalación, como colectores generales, estaciones de bombeo o plantas depuradoras.
A diferencia de las pequeñas conexiones locales, estos elementos pueden transportar volúmenes mucho mayores, por lo que una incidencia en ellos puede tener un impacto significativo sobre el funcionamiento del conjunto.
Pozos de registro
Las redes de saneamiento se encuentran en gran medida enterradas. Esto plantea una cuestión evidente: ¿cómo se inspecciona o se accede a determinados puntos?
Aquí entran en juego los pozos de registro.
Se disponen en determinadas ubicaciones de la red para permitir tareas de inspección, mantenimiento y acceso. También suelen aparecer en zonas donde se producen cambios en el trazado o se conectan diferentes ramales.
Son una parte muy característica del saneamiento urbano y contribuyen a que una infraestructura que permanece oculta bajo el terreno pueda mantenerse y supervisarse a lo largo del tiempo.
Estaciones de bombeo de aguas residuales
La gravedad es una gran aliada en las redes de saneamiento, pero no siempre resulta suficiente.
Cuando la configuración del terreno impide que el agua continúe circulando por gravedad hacia el destino previsto, pueden instalarse estaciones de bombeo de aguas residuales.
Estas instalaciones permiten elevar el agua y continuar su transporte hacia un punto situado a una cota superior o hacia otra parte de la red.
Aquí las condiciones cambian respecto a una conducción puramente gravitatoria, ya que pueden existir tramos trabajando bajo presión.
Dentro de estos sistemas, la selección y disposición de los componentes hidráulicos debe responder a las condiciones reales de funcionamiento previstas por el proyecto.
Válvulas y accesorios
Aunque visualmente reciben menos protagonismo que una depuradora o un gran colector, las válvulas y accesorios de fundición dúctil son elementos importantes en determinadas instalaciones del sistema de saneamiento, especialmente allí donde existen conducciones a presión, bombeos, conexiones o necesidades concretas de maniobra.
Las válvulas pueden permitir controlar o aislar determinados tramos según la función para la que hayan sido diseñadas.
Los accesorios, por su parte, resuelven necesidades de conexión, derivación, adaptación o cambio de configuración entre diferentes partes de una instalación.
Su elección debe realizarse teniendo en cuenta cuestiones como el diámetro, la presión de funcionamiento cuando proceda, el tipo de conexión, los materiales presentes y las características particulares del fluido y de la instalación.

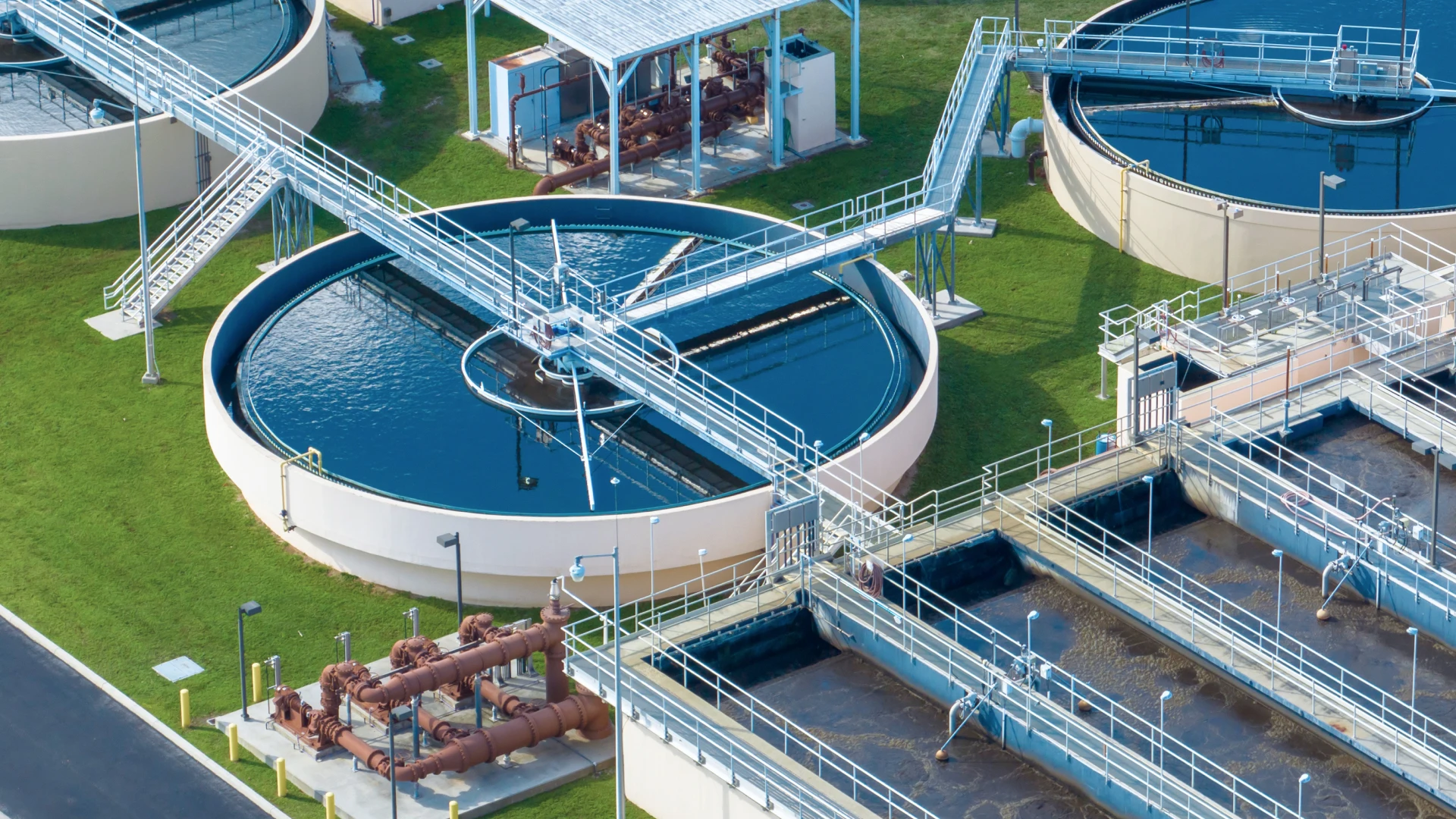

Estación depuradora de aguas residuales
El recorrido del agua residual no termina cuando abandona la ciudad.
Habitualmente debe llegar hasta una Estación Depuradora de Aguas Residuales (EDAR), donde pasa por diferentes procesos destinados a reducir su carga contaminante antes de su vertido o del uso posterior que se determine.
La depuración puede incluir diferentes etapas de tratamiento en función de las características del agua y de los objetivos que deban alcanzarse.
Aquí encontramos una diferencia fundamental que conviene dejar clara: el saneamiento transporta y gestiona las aguas residuales, mientras que la depuración se ocupa específicamente de su tratamiento.
Ambos conceptos están estrechamente relacionados, pero no son exactamente sinónimos.
Diferencia entre saneamiento, alcantarillado y depuración
Una de las dudas más habituales al hablar de estas infraestructuras es si saneamiento, alcantarillado y depuración significan lo mismo.
No exactamente.
El saneamiento es el concepto más amplio. Comprende el conjunto de sistemas utilizados para recoger, transportar y gestionar las aguas residuales.
El alcantarillado es la red de conducciones y elementos destinados principalmente a su recogida y transporte.
La depuración, por su parte, es el proceso mediante el cual las aguas residuales reciben tratamiento para reducir su contaminación antes de su devolución al medio o de un posible uso posterior.
Podemos representarlo de forma muy sencilla:
Generación de aguas residuales → recogida → alcantarillado y colectores → bombeo cuando sea necesario → EDAR → tratamiento → salida del agua tratada.
Este recorrido constituye una simplificación, ya que una infraestructura real puede disponer de muchas más instalaciones y ramificaciones, pero ayuda a comprender qué papel desempeña cada etapa.
Sistemas de saneamiento unitarios y separativos
Otro concepto importante es la forma en la que la red gestiona las aguas residuales y las aguas procedentes de la lluvia.
Sistema unitario
En un sistema unitario, ambas circulan por una misma red.
Esto significa que las aguas residuales domésticas o de otros usos comparten la infraestructura con el agua recogida durante las precipitaciones.
Una de las consecuencias es que el caudal que circula por la red puede aumentar significativamente cuando se producen episodios de lluvia.
Por ello, estas redes deben contemplar adecuadamente las variaciones que pueden producirse y disponer de los elementos previstos en su diseño para gestionar determinadas situaciones hidráulicas.
Sistema separativo
En un sistema separativo, las aguas residuales y las aguas pluviales discurren por redes diferentes.
Una conducción recoge las aguas residuales y las dirige hacia el sistema de tratamiento correspondiente, mientras que otra infraestructura gestiona el agua de lluvia.
La principal ventaja conceptual es que permite diferenciar dos tipos de caudal con características y necesidades de gestión distintas.
Sin embargo, disponer de una red separativa no elimina la necesidad de diseñar correctamente cada infraestructura. Conexiones inadecuadas, infiltraciones o entradas de agua no previstas pueden seguir afectando al comportamiento real del sistema.
¿Cómo funciona un sistema de saneamiento de agua?
Podemos comprender su funcionamiento siguiendo el recorrido del agua.
Todo comienza en el punto donde se genera el agua residual. Desde las instalaciones interiores, el agua pasa hacia una acometida y se incorpora a la red de saneamiento.
A partir de ahí, diferentes conducciones la transportan hacia colectores progresivamente mayores.
Siempre que la topografía lo permita, el sistema busca aprovechar la circulación por gravedad. Cuando esto no es posible, pueden intervenir instalaciones de bombeo que permiten salvar desniveles.
Durante el recorrido también existen puntos de inspección, conexiones y otros elementos necesarios para mantener operativa la infraestructura.
Finalmente, las aguas residuales llegan a la instalación de tratamiento correspondiente.
Por tanto, un sistema de saneamiento de agua debe entenderse como una cadena conectada. El correcto funcionamiento de cada tramo influye en el resto y cualquier intervención debe analizarse dentro del contexto global de la instalación.
La importancia del mantenimiento en una red de saneamiento
Una red de saneamiento no es una infraestructura que se instala y se olvida.
Está sometida a un funcionamiento continuo y debe transportar aguas cuyas características pueden ser muy diferentes a las del agua potable.
Pueden aparecer sólidos, sedimentos, grasas, acumulaciones y otras sustancias capaces de afectar al comportamiento de la red. A esto debemos añadir el envejecimiento normal de los componentes y las posibles modificaciones de las condiciones iniciales de servicio.
Por eso, la inspección y el mantenimiento preventivo son fundamentales.
La accesibilidad a determinados puntos, la posibilidad de aislar instalaciones y la adecuada selección de los componentes facilitan las intervenciones posteriores.
Cuando una instalación trabaja a presión, por ejemplo, en determinados sistemas de impulsión, resulta especialmente importante disponer de elementos adecuados para realizar operaciones sobre el sistema siguiendo las condiciones establecidas en el proyecto.
Pensar en el mantenimiento desde la fase de diseño contribuye a desarrollar infraestructuras más fáciles de gestionar durante toda su vida útil.
¿Qué papel desempeña la fundición dúctil en saneamiento?
La fundición dúctil se utiliza en diferentes componentes destinados a infraestructuras hidráulicas debido a sus propiedades mecánicas y a su capacidad para responder a aplicaciones exigentes cuando el producto y su protección se han diseñado para las condiciones correspondientes.
En Condor, trabajamos el saneamiento como uno de los sectores a los que destinamos nuestras soluciones de fundición dúctil. Asimismo, nuestra gama general incluye accesorios de fundición dúctil, válvulas y accesorios de unión y reparación, entre otras familias de producto.
Preguntas frecuentes sobre los sistemas de saneamiento de agua
¿Qué es un sistema de saneamiento de agua?
Es el conjunto de infraestructuras destinadas a recoger y transportar las aguas residuales desde sus puntos de generación hasta las instalaciones encargadas de su tratamiento o gestión posterior.
¿Qué elementos forman un sistema de saneamiento?
Puede estar compuesto por acometidas, redes de alcantarillado, colectores, pozos de registro, estaciones de bombeo, elementos de conexión y control y estaciones depuradoras, entre otras instalaciones. La configuración concreta dependerá de cada proyecto.
¿Es lo mismo saneamiento que alcantarillado?
No. El alcantarillado es una parte del sistema de saneamiento. El saneamiento es un concepto más amplio que engloba la recogida, el transporte y la gestión de las aguas residuales hasta su tratamiento.
¿Cuál es la diferencia entre saneamiento y depuración?
El saneamiento comprende principalmente las infraestructuras necesarias para gestionar y transportar las aguas residuales. La depuración es el tratamiento aplicado posteriormente para reducir su carga contaminante.
¿Qué diferencia existe entre una red unitaria y una separativa?
Una red unitaria transporta conjuntamente aguas residuales y aguas pluviales. En una red separativa existen infraestructuras distintas para gestionar cada tipo de agua.
¿Todo el saneamiento funciona por gravedad?
No. Aunque muchas redes aprovechan la pendiente del terreno para transportar el agua por gravedad, pueden ser necesarias estaciones de bombeo cuando las condiciones topográficas impiden continuar el recorrido de esa forma.
