A la hora de diseñar una red de abastecimiento, riego o distribución de agua, elegir correctamente los elementos de control es fundamental para garantizar un funcionamiento eficiente de la instalación. Una de las comparaciones más habituales es la de válvula de compuerta vs válvula mariposa, ya que ambas permiten interrumpir el paso del agua, pero presentan diferencias importantes en su funcionamiento, diseño y aplicaciones.
Mientras que las válvulas de compuerta se utilizan principalmente para el aislamiento de tramos de una red, las válvulas de mariposa pueden emplearse tanto para el seccionamiento como para la regulación del caudal, siempre que el modelo y las condiciones de servicio sean adecuados.

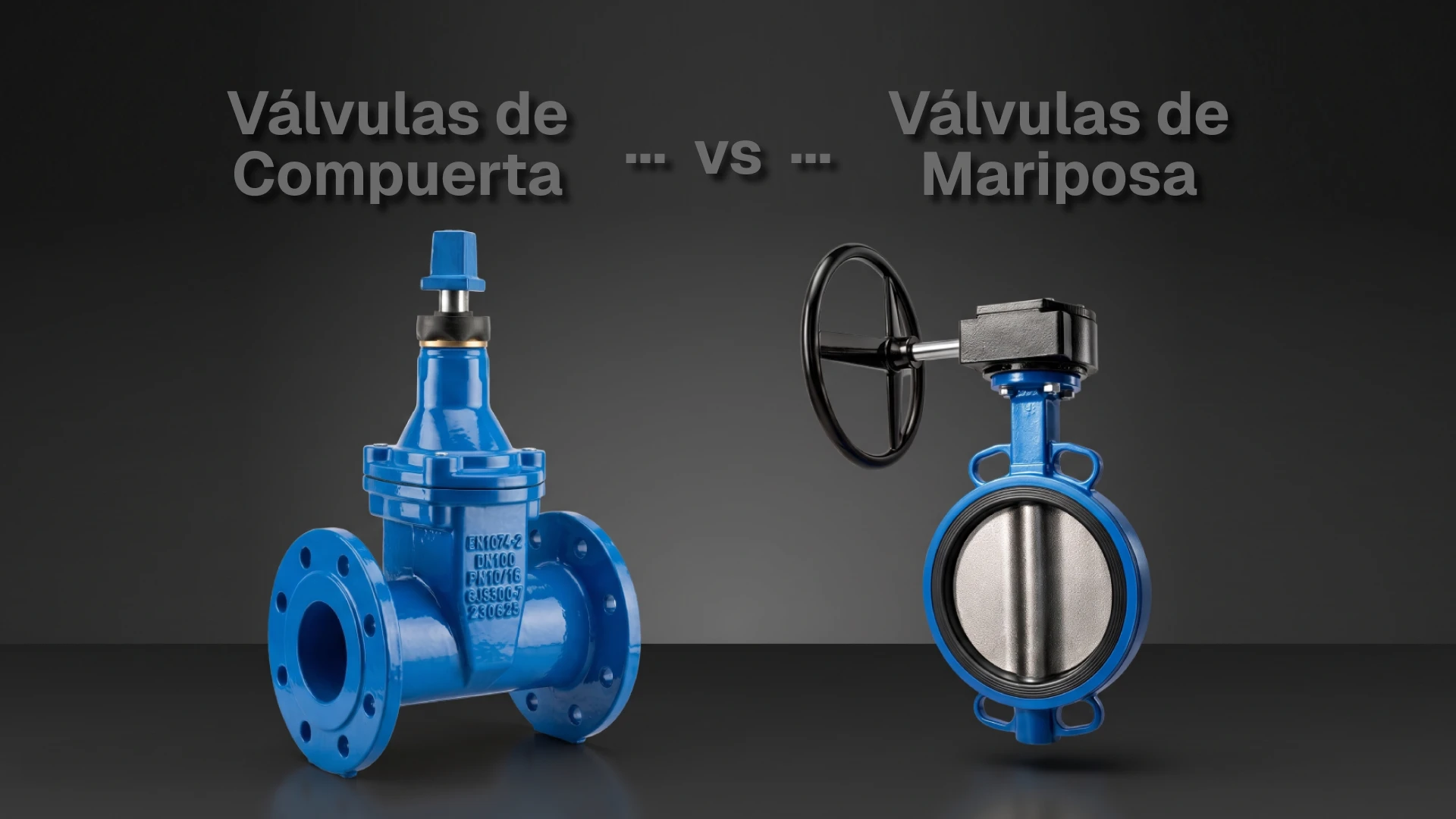

En Condor, como especialistas en el diseño y fabricación de válvulas y accesorios de fundición dúctil, explicamos las principales diferencias entre ambas soluciones y los aspectos técnicos que conviene valorar antes de seleccionar una válvula para una instalación hidráulica.
¿Qué es una válvula de compuerta y cómo funciona?
Una válvula de compuerta es un dispositivo diseñado principalmente para permitir o interrumpir completamente el paso del agua mediante el desplazamiento vertical de un elemento de cierre situado en el interior de su cuerpo.
Su funcionamiento se basa en un mecanismo accionado mediante un husillo que eleva o desciende la compuerta. Cuando esta se encuentra completamente levantada, el agua puede circular a través de la válvula. Al descender hasta alcanzar su posición de cierre, interrumpe el flujo.
Una de sus principales características es que, en posición totalmente abierta, la compuerta queda retirada del paso del agua, lo que permite mantener una baja pérdida de carga.
En Condor fabricamos válvulas de compuerta de cierre elástico en configuraciones F-4 y F-5, con cuerpos de fundición dúctil, compuertas revestidas de EPDM y sistemas de estanqueidad diseñados para aplicaciones hidráulicas.
Estas soluciones se utilizan en abastecimiento de agua, redes de riego y tratamiento de agua, entre otras instalaciones.
Si necesitas profundizar en su funcionamiento, materiales o componentes, puedes consultar los detalles de una válvula de compuerta en nuestro artículo especializado.
¿Qué es una válvula de mariposa y cómo funciona?
La válvula de mariposa es un dispositivo de control hidráulico que utiliza un disco circular situado en el interior del conducto para abrir, cerrar o regular el paso del fluido.
A diferencia de la válvula de compuerta, su funcionamiento se basa en el giro de un disco alrededor de un eje. Este movimiento permite modificar la superficie disponible para el paso del agua.
En las válvulas de mariposa tipo wafer de nuestro catálogo, el mecanismo funciona mediante un cuarto de vuelta. Es decir, el disco realiza un giro de 90 grados entre sus posiciones de apertura y cierre.
Su diseño compacto facilita la integración en instalaciones hidráulicas donde las dimensiones de montaje son un factor importante.
Entre las soluciones que ofrecemos en Condor se encuentran las válvulas de mariposa tipo wafer, con diferentes configuraciones de accionamiento y opciones de disco en fundición dúctil o acero inoxidable.
Además, disponemos de válvulas de mariposa con bridas, destinadas a funciones de regulación y seccionamiento en instalaciones de abastecimiento, distribución de agua, bombeo y riego.
Puedes conocer las diferentes aplicaciones de una válvula de mariposa en nuestro artículo sobre su utilización en distintas infraestructuras hidráulicas.
Diferencias entre válvula de compuerta y válvula mariposa
Aunque ambas válvulas pueden utilizarse para controlar la circulación del agua, sus diferencias técnicas condicionan su selección.
Sistema de apertura y cierre
La primera diferencia se encuentra en el mecanismo de accionamiento.
Las válvulas de compuerta emplean un sistema de desplazamiento lineal. El giro del husillo provoca el movimiento vertical de la compuerta, que asciende para abrir el paso del agua y desciende para cerrarlo.
Por su parte, las válvulas de mariposa utilizan un disco giratorio. En los modelos tipo wafer, este sistema permite realizar la maniobra mediante un movimiento de un cuarto de vuelta.
Esta diferencia influye directamente en el tipo de accionamiento y en la forma de operar cada válvula.
Regulación del caudal
Otra distinción fundamental es su capacidad de regulación.
Las válvulas de compuerta convencionales están concebidas principalmente para funcionar completamente abiertas o cerradas. Su utilización prolongada en posiciones intermedias puede generar condiciones hidráulicas desfavorables, como turbulencias, vibraciones o desgaste de los elementos de cierre.
En cambio, las válvulas de mariposa permiten trabajar con diferentes grados de apertura, por lo que pueden emplearse para regular el caudal cuando las características del modelo y las condiciones de la instalación lo permiten.
De hecho, nuestro catálogo técnico incluye valores de coeficiente de caudal (Kv) para distintos grados de apertura de las válvulas de mariposa tipo wafer. Estos datos permiten analizar su comportamiento hidráulico y seleccionar una configuración adecuada para una aplicación determinada.
Diseño y espacio de instalación
Las válvulas de compuerta incorporan un mecanismo que requiere espacio para alojar el desplazamiento del elemento de cierre.
En las válvulas de mariposa, el disco gira dentro del propio conducto, lo que permite desarrollar diseños más compactos.
Nuestro catálogo describe expresamente las válvulas de mariposa tipo wafer como soluciones de diseño simple, ligero y compacto.
Por tanto, cuando el espacio de montaje constituye una limitación, puede resultar conveniente estudiar una válvula de mariposa, siempre que sus conexiones, dimensiones y características técnicas sean compatibles con la instalación.
Pérdida de carga
La geometría interior de ambas válvulas también presenta diferencias. En una válvula de compuerta completamente abierta, el elemento de cierre se retira del paso del agua. Este diseño favorece una circulación con baja pérdida de carga.
En una válvula de mariposa, el disco permanece dentro del conducto incluso cuando está completamente abierto. Sin embargo, esto no significa que todas las válvulas de mariposa produzcan necesariamente pérdidas de carga elevadas.
Las características hidráulicas dependen del diseño y del modelo seleccionado. Nuestro catálogo incluye válvulas de mariposa biexcéntricas con bridas entre cuyas características figura una pérdida de carga mínima.
Por ello, la comparación de pérdidas de carga debe realizarse a partir de los datos técnicos de cada válvula y no únicamente de su tipología.
Materiales y resistencia
En Condor ofrecemos ambas tipologías de válvulas en fundición dúctil, un material utilizado habitualmente en infraestructuras hidráulicas por sus propiedades mecánicas.
Nuestras válvulas de compuerta de cierre elástico F-4 y F-5 incorporan cuerpos y tapas de fundición dúctil, elementos de estanqueidad de EPDM y revestimiento epoxi.
En el caso de nuestras válvulas de mariposa tipo wafer, el catálogo contempla cuerpos de fundición dúctil, juntas de EPDM y diferentes materiales para los discos, incluyendo fundición dúctil y acero inoxidable.
También disponemos de configuraciones específicas en función de las características constructivas y de funcionamiento requeridas.
La elección de los materiales debe realizarse considerando las condiciones de servicio, el tipo de agua y las especificaciones técnicas de cada instalación.
Tabla comparativa: válvula de compuerta vs válvula mariposa
| Característica | Válvula de compuerta | Válvula de mariposa |
| Elemento de cierre | Compuerta de desplazamiento vertical | Disco giratorio |
| Accionamiento | Sistema multivuelta | Cuarto de vuelta en modelos tipo wafer |
| Función principal | Aislamiento y seccionamiento | Seccionamiento y regulación |
| Regulación del caudal | No recomendada como función habitual | Posible según modelo y condiciones |
| Diseño | Requiere alojar el movimiento de la compuerta | Compacto, especialmente en tipo wafer |
| Pérdida de carga | Baja en posición completamente abierta | Variable según diseño y apertura |
| Materiales disponibles en Condor | Fundición dúctil y cierre elástico | Fundición dúctil y distintas opciones de disco |
| Aplicaciones | Abastecimiento, riego y tratamiento de agua | Abastecimiento, riego, bombeo y distribución de agua |
Estas diferencias son orientativas y deben contrastarse con las características técnicas de la referencia seleccionada.
¿Cuándo elegir una válvula de compuerta y cuándo una válvula mariposa?
No existe una única solución adecuada para todas las instalaciones. La elección depende de la función que deba desempeñar la válvula y de las características de la red hidráulica.
Cuándo elegir una válvula de compuerta
Las válvulas de compuerta resultan especialmente adecuadas cuando la instalación necesita interrumpir completamente el suministro de agua en determinados puntos.
Por ejemplo, pueden utilizarse para aislar sectores de una red de abastecimiento durante operaciones de mantenimiento o para separar ramales dentro de una instalación de riego.
También son una alternativa interesante cuando se busca mantener un paso ampliamente despejado en posición abierta.
Nuestro catálogo contempla válvulas de compuerta de cierre elástico F-4 y F-5, con diferentes dimensiones de montaje. Por ello, es importante comprobar la compatibilidad de cada configuración con el proyecto antes de realizar la selección.
Cuándo elegir una válvula de mariposa
Las válvulas de mariposa pueden resultar adecuadas cuando se necesita combinar funciones de cierre y regulación del flujo.
Su diseño compacto también permite considerarlas en instalaciones donde el espacio disponible condiciona la selección de los elementos hidráulicos.
En las redes de riego pueden utilizarse para controlar el paso del agua entre distintos sectores, mientras que en instalaciones de abastecimiento y bombeo pueden desempeñar funciones de regulación o seccionamiento.
Dentro de nuestra gama de válvulas de mariposa encontramos diferentes configuraciones, desde modelos tipo wafer hasta opciones con bridas, lo que permite estudiar distintas alternativas según las necesidades de montaje.
En cualquier caso, la regulación debe evaluarse a partir de los datos hidráulicos del modelo y las condiciones reales de funcionamiento.
La importancia de elegir correctamente una válvula de fundición dúctil
Más allá de las diferencias de funcionamiento, seleccionar una válvula adecuada exige revisar una serie de parámetros técnicos.
El diámetro nominal (DN), la presión nominal (PN), las conexiones, los materiales y el sistema de accionamiento deben ser compatibles con las condiciones previstas en el proyecto.
También es importante considerar las dimensiones de montaje y las normas aplicables a cada modelo.
Por ejemplo, nuestro catálogo técnico contempla las normas EN 1074-1 y EN 1074-2 para las válvulas de compuerta de cierre elástico, así como EN 593 para nuestras válvulas de mariposa tipo wafer, entre otras referencias.
En cuanto a las conexiones, nuestras válvulas de compuerta F-4 presentan longitudes de montaje de acuerdo con EN 558-1 serie 14, mientras que las F-5 siguen la serie 15. Las válvulas de mariposa tipo wafer se presentan conforme a EN 558-1 serie 20.
Estas diferencias deben tenerse en cuenta especialmente en proyectos de sustitución o renovación de componentes existentes.
Puedes revisar los modelos de válvulas de fundición dúctil en condorws.com que diseñamos y fabricamos para responder a las necesidades de empresas instaladoras, distribuidoras e ingenierías que desarrollan proyectos de abastecimiento, riego y saneamiento.
Nuestro catálogo reúne soluciones de diferentes características y configuraciones, con el objetivo de facilitar la selección de los componentes adecuados para cada infraestructura.
¿Válvula de compuerta o válvula mariposa?
La elección entre válvula de compuerta vs válvula mariposa depende principalmente de la función hidráulica que deba cumplir el componente.
Si el objetivo es aislar completamente una conducción y mantener una baja pérdida de carga en posición abierta, la válvula de compuerta puede ser una alternativa adecuada. Por su parte, cuando se necesita una solución compacta que permita realizar funciones de regulación y seccionamiento, resulta conveniente estudiar las posibilidades de una válvula de mariposa.
En Condor contamos con experiencia en el diseño y fabricación de válvulas y accesorios de fundición dúctil para instalaciones hidráulicas. Si necesitas seleccionar una solución para tu próximo proyecto de abastecimiento, riego o saneamiento, Contacta con nosotros y te ayudaremos a identificar las opciones de nuestro catálogo que mejor se adapten a tus necesidades técnicas.
Preguntas frecuentes sobre válvulas de compuerta y mariposa
¿Qué diferencia hay entre una válvula de compuerta y una válvula de mariposa?
La principal diferencia está en su mecanismo de cierre. La válvula de compuerta utiliza un elemento que se desplaza verticalmente para abrir o cerrar el paso del agua, mientras que la válvula de mariposa emplea un disco giratorio. Además, las válvulas de compuerta se utilizan principalmente para aislamiento, mientras que las de mariposa también pueden emplearse para regulación del caudal.
¿Qué válvula es más adecuada para regular el caudal de agua?
Entre estas dos tipologías, la válvula de mariposa es generalmente más adecuada para aplicaciones de regulación. No obstante, es necesario comprobar las características hidráulicas del modelo y sus condiciones de utilización antes de seleccionarla.
¿Qué válvula tiene menor pérdida de carga?
Una válvula de compuerta completamente abierta presenta una pérdida de carga reducida porque su elemento de cierre queda retirado del paso del agua. En las válvulas de mariposa, la pérdida de carga depende de su diseño y grado de apertura. Para compararlas correctamente, es necesario revisar la documentación técnica de cada modelo.
¿Se pueden utilizar ambas válvulas en sistemas de riego?
Sí. Tanto las válvulas de compuerta como las de mariposa se utilizan en instalaciones de riego. Las primeras son habituales para aislar sectores o ramales, mientras que las segundas pueden emplearse para realizar funciones de cierre y regulación del agua.
